El AGRAS T40

Video con descripcion

Video con descripcion

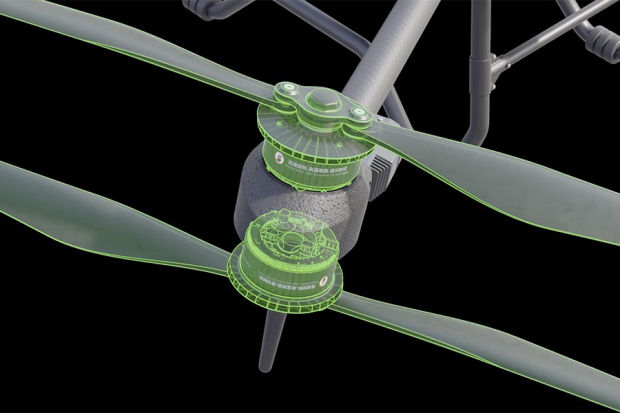

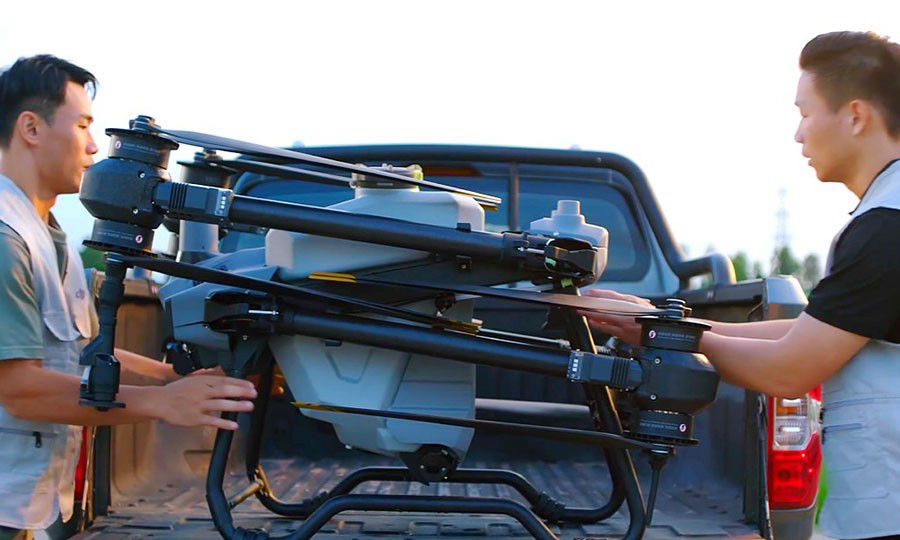

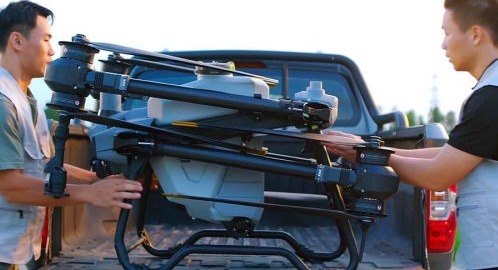

El AGRAS T40 cuenta con un diseño de rotor doble coaxial que aumenta la capacidad de carga útil en un 30 % con una carga útil máxima de 50 kg [1]. Su diseño plegable reduce el tamaño de la aeronave en un 70 % para una mayor portabilidad.

Parámetros de la aeronave
Peso total
38 kg (sin batería)
50 kg (con batería)
Peso máx. de despegue[1]
Peso máx. de despegue para rociar: 90 kg (a nivel del mar)
Peso máx. de despegue para esparcir: 101 kg (a nivel del mar)
Distancia máxima diagonal entre ejes
2184 mm
Dimensiones
2800 mm × 3150 mm × 780 mm (brazos y hélices desplegados)
1590 mm × 1930 mm × 780 mm (brazos desplegados, hélices plegadas)
1125 mm × 750 mm × 850 mm (brazos plegados)
Rango de precisión en vuelo estacionario (con fuerte señal GNSS)
Posicionamiento RTK habilitado:
±10 cm horizontal, ±10 cm vertical
Posición RTK deshabilitada:
±60 cm horizontal y ±30 cm vertical (radar habilitado: ±10 cm)
Frecuencia de funcionamiento RTK/GNSS
RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5
GNSS: GPS L1, GLONASS F1, Galileo E1, BeiDou B1
Tiempo en vuelo estacionario[2]
Vuelo estacionario sin carga: 18 min. (a 30 000 mAh y con un peso de despegue de 50 kg)
Vuelo estacionario y rociado con carga completa: 7 min. (a 30 000 mAh y con un peso de despegue de 90 kg)
Vuelo estacionario y esparcido con carga completa: 6 min. (a 30 000 mAh y con un peso de despegue de 101 kg)
Se puede establecer el radio de vuelo máximo
2000 m
Resistencia máx. al viento
6 m/s

Sistema de propulsión - Motor
Tamaño del estátor
100×33 mm
Valor KV del motor
48 RPM/V
Potencia del motor
4000 W/rotor
Sistema de propulsión - Hélice
Diámetro
54 pulgadas
Cantidad de rotores
8

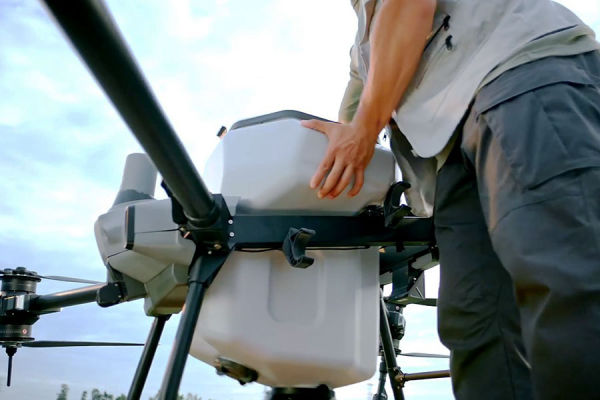

Sistema de pulverización atomizado doble - Caja de operación
Capacidad de la caja de operación
Carga completa 40 L
Capacidad de carga
Carga completa 40 kg[1]

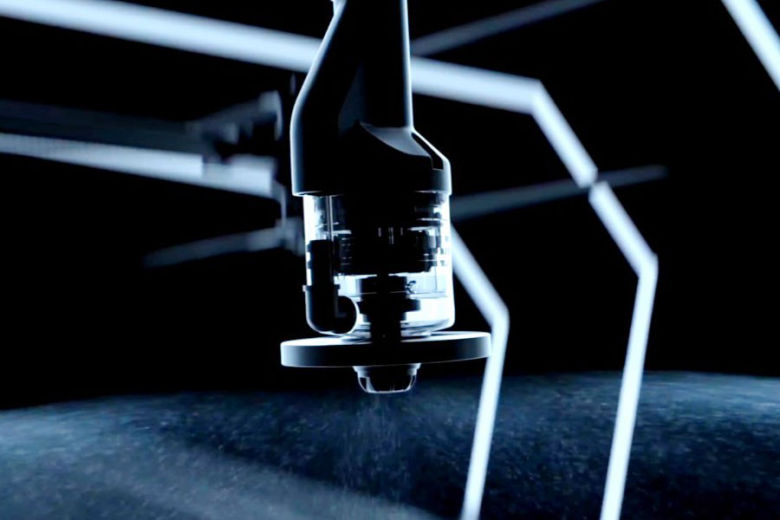

Sistema de pulverización atomizado doble - Aspersor
Modelo de aspersor
LX8060SZ
Cantidad de aspersores
2
Tamaño de las gotas
50-300 μm
Anchura de pulverización efectiva máxima[3]
11 m (altitud de funcionamiento relativa 2,5 m, velocidad de vuelo 7 m/s)
Sistema de pulverización atomizado doble - Bomba de agua
Modelo de bomba
Bomba de impulsor de accionamiento magnético
Caudal máx.
6 L/min*2

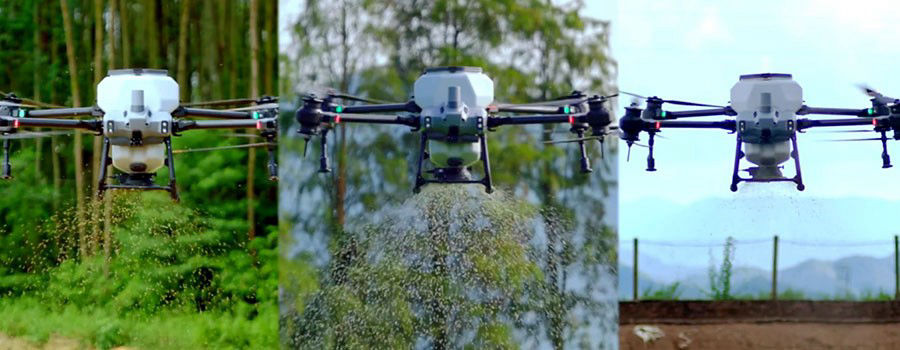

Sistema de esparcido T40
Materiales aplicables
Partículas sólidas secas con un diámetro de 0.5 a 5 mm
Volumen del tanque de esparcido
70 L
Carga interna del tanque de esparcido
50 kg[1]
Anchura de esparcido del sistema de esparcido[4]
7 m
Temperatura de funcionamiento recomendada
De 0 a 40 °C (de 32 a 104 °F)

Radar omnidireccional de matriz en fase activa

Número de modelo
RD2484R
Altura constante
Inclinación máxima: 30°
Sistema anticolisión[5]
Distancia sensible (horizontal): 1,5-50 m
FOV: 360° horizontal, ±45° vertical
Condiciones de funcionamiento: Volar a más de 1,5 m sobre el obstáculo a una velocidad que no supere los 7 m/s
Distancia de seguridad: 2,5 m (distancia entre la punta de la hélice y el obstáculo cuando la aeronave está en vuelo estacionario después del frenado)
Dirección de detección: evitación omnidireccional horizontal;
Distancia sensible (arriba): 1,5-30 m
FOV: 45°
Condiciones de funcionamiento: Disponible durante el despegue, el aterrizaje y el ascenso cuando un obstáculo esté a más de 1,5 m por encima de la aeronave
Distancia de seguridad: 2,5 m (distancia entre la parte superior de la aeronave y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)
Dirección de detección: Superior
Radar activo de matriz en fases hacia atrás y hacia abajo
Número de modelo
RD2484B
Detección de altitud[5]
Dentro del alcance de detección de altitud: 1-45 m
Rango de altitud fijo: 1,5-30 m
Sistema anticolisión trasero[5]
Distancia sensible (trasera): 1,5-30 m
FOV: ±60° horizontal, ±25° vertical
Condiciones de funcionamiento: Disponible durante el despegue, el aterrizaje y el ascenso cuando un obstáculo está a más de 1,5 m detrás de la aeronave y la velocidad de vuelo no supera los 7 m/s
Distancia de seguridad: 2,5 m (distancia entre la punta de la hélice y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)
Dirección de detección: hacia atrás
Sistema de visión binocular
Rango medible
0.4-25 m
Velocidad de detección efectiva
≤7 m/s
Campo de visión
Horizontal: 90; Vertical: 106°
Requisitos del entorno de trabajo
Iluminación normal con superficies claramente texturizadas

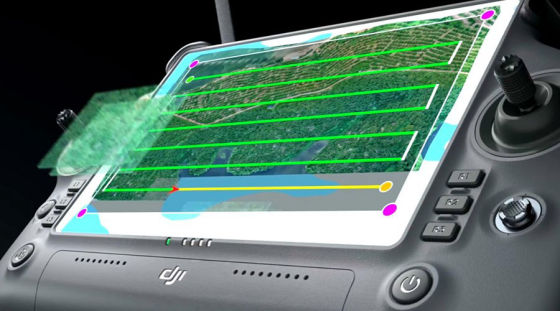

Control remoto inteligente
Frecuencia de funcionamiento O3 Pro[6]
De 2.400 a 2.4835 GHz
De 5.725 a 5.850 GHz
Distancia efectiva de la señal de O3 Pro
SRRC: 5 km
MIC/KCC/CE: 4 km
FCC: 7 km
(altitud del avión a 2,5 m en un entorno sin obstrucciones y sin interferencias)
Protocolo de Wi-FI
WIFI 6
Frecuencia de funcionamiento de Wi-Fi[6]
De 2,4000 a 2,4835 GHz
De 5,150 a 5,250 GHz
D 5,725 a 5,850 GHz
Protocolo de Bluetooth
Bluetooth 5.1
Frecuencia de funcionamiento del Bluetooth
2.4000-2.4835 GHz
Ubicación
GPS + Galileo + BeiDou
Pantallas de visualización
LCD táctil de 7,02 pulgadas con resolución de 1920*1200 y brillo de 1200 cd/m2

Aeronave compatible

AGRAS T40, AGRAS T20P
Temperatura de funcionamiento
De −20 a 50 °C (de −4 a 122 °F)
Rango de temperatura de almacenamiento
De -30 °C a 45 °C (menos de un mes)
De -30 °C a 35 °C (entre un mes y tres meses)
De -30 °C a 30 °C (entre tres meses y un año)
Temperatura de carga
De 5 a 40 °C (de 41 a 104 °F)
Vida de la batería interna
3.3 horas
Vida de la batería externa
2.7 horas
Tipo de carga
Utilice un cargador USB-C con una potencia nominal máxima y un voltaje de 65 W y 20 V. Se recomienda el cargador portátil DJI.
Tiempo de carga
Dos horas para las baterías internas y externas (para utilizar el método de carga oficial cuando la aeronave esté apagada)
Batería de Vuelo Inteligente T40
Modelo
BAX601-30000mAh-52,22V
Peso
Aprox. 12 kg
Capacidad
30000 mAh
Voltaje
52.22 V
Generador inversor multifuncional D12000iE
Canal de salida
1. Salida de carga de CC 42-59,92 V/9000 W
2.Fuente de alimentación para disipador térmico con refrigeración de aire 12 V/6 A
3. Salida de CA 230 V/1500 W o 120 V/750 W [7].
Tiempo de carga de la batería
La carga completa de una batería (batería T40) tarda entre 9 y 12 minutos.
Capacidad del tanque de combustible
30 L
Método de arranque
Arranque del generador mediante el interruptor de arranque de un botón
Potencia máxima del motor
12 000 W
Tipo de combustible
Gasolina sin plomo con RON ≥91 (AKI ≥87) y contenido de alcohol inferior al 10 %
(*Brasil: gasolina sin plomo con RON ≥ 91 y contenido de alcohol del 27 %)
Consumo de combustible de referencia [8]
500 ml/kWh
Modelo de aceite de motor
SJ 10W-40
Definición
[1] Los datos se midieron a nivel del mar. El peso de la carga útil se ve muy afectado por la temperatura ambiente y la altitud. El peso de la carga útil debe reducirse en 10 kg por cada 1000 m de aumento de altitud. La aplicación DJI Agras recomendará el peso de la carga útil de acuerdo con el estado actual y el entorno de la aeronave. Al añadir materiales, el peso máximo no debe superar el valor recomendado, de lo contrario, la seguridad del vuelo podría verse comprometida.
[2] Tiempo en vuelo estacionario medido a nivel del mar con una velocidad del viento inferior a 3 m/s y una temperatura ambiente de 25 °C, cuando la potencia de la batería bajó del 100 % al 0 %. Los datos solo son de referencia. El entorno real puede diferir del entorno de prueba. La figura indicada es solo de referencia.
[3] La anchura de rociado del sistema de rociado depende del escenario operativo.
[4] El ancho de esparcido del sistema de esparcido depende del escenario operativo.
[5] El rango de detección efectivo varía en función del material, la posición, la forma y otras propiedades del obstáculo.
[6] En algunos países, las frecuencias de 5,1 y 5,8 GHz están prohibidas, o la frecuencia de 5,1 GHz solo está permitida para uso en interiores. Consulte las leyes y normativas locales. [7] La potencia y voltaje reales pueden variar de acuerdo con las normativas locales
[8] Medido con gasolina RON 92 cerca del nivel del mar con una temperatura ambiente de 25 °C, mientras se cargaba a 9 kW.
